專家視角｜新型預應力高效裝配框架（PPEFF）體系推廣應用駛?cè)肟燔嚨馈狢ECS標準《預應力壓接裝配混凝土框架應用技術規程》解讀
編者按：在國家重點研發計劃的支持下，中建集團創新提出了國際領先的適于高效建造的新型預制預應力高效裝配框架（PPEFF）體系成套技術，并進行規模示范應用，解決了國內普遍采用的“等同現澆”裝配式混凝土體系工期長，造價高，材料消耗多的問題。本技術經國家重點研發計劃專家組評定為“國際領先水平”，申請國家專利42項，并在5個省市工程應用10項近十萬平方米，具有廣闊的推廣應用前景。本網請來《預應力壓接裝配混凝土框架應用技術規程》的主編——中建科技集團有限公司副總經理、總工程師郭海山博士，為大家一一解碼。敬請關注！
專家簡介：
郭海山、工學博士、教授級高級工程師、國家一級注冊結構工程師，一級注冊建造師；中建科技集團有限公司副總經理、總工程師；國家十三五重點研發計劃“裝配式混凝土工業化建筑高效施工關鍵技術研究與示范”項目負責人；中建科協建筑工業化專業委員會秘書長；中國建筑學會建筑產業現代化委員會副理事長；建筑工業化產業技術創新戰略聯盟技術委員會副主任委員；全國優秀勘察設計工程行業獎評審專家。長期從事建筑鋼結構和裝配式混凝土結構的研發、設計、制造及安裝工作。
體系研發背景與特點
中建PPEFF體系
目前，傳統“等同現澆”裝配式混凝土體系仍存在施工效率低、搭接鋼筋消耗量大、結構造價偏高等問題。預應力與預制混凝土相結合的“干式裝配”體系能夠充分發揮兩者高強度和高質量的優勢，解決“等同現澆”裝配體系的以上問題，同時還具有抗災性能好、高效承載和節材環保的優點，是裝配式混凝土結構的重要發展方向之一。

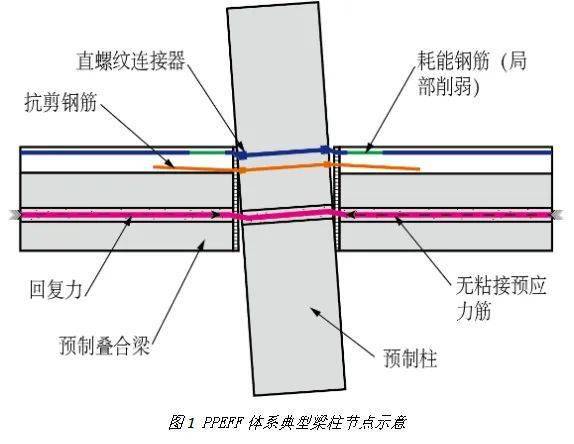

中國建筑集團研發團隊以高效建造為目標，在國家重點研發計劃“裝配式混凝土工業化建筑高效施工關鍵技術研究與示范”等國家級研發計劃的支持下，創新提出了具有中建自主知識產權的預應力高效裝配框架體系（簡稱：中建PPEFF體系）。中建PPEFF體系基于“簡化連接”、“高裝配率”和“預設耗能損傷部位”等先進理念，通過低位高強預應力壓接、預設局部削弱耗能鋼筋、局部有粘結預應力和預制疊合梁板共同工作四項關鍵技術創新，實現了高抗災性能、綠色低碳、高效建造和成本經濟的統一，關鍵技術指標遠超傳統混凝土結構。
該體系布置靈活、適用范圍廣泛，可與現澆框架、剪力墻和鋼結構支撐體系混合使用，尤其適用于高烈度區的多高層辦公、商業、學校、酒店、公寓和多層倉庫與大跨工業廠房等建筑。該體系關鍵技術成果已獲得中、美、德等多國專利授權，2020年獲得華夏建設科學技術獎一等獎，入選2021年中國建筑業協會“行業年度十大技術創新”和國家“十三五”科技創新成就展，引領了我國裝配式混凝土建筑工業化轉型升級
系統的抗災性能研究
與高效建造工藝研究
研發團隊對新體系抗震性能、預應力錨頭和承載柱意外失效時的抗倒塌性能進行了系統的理論和試驗研究，完成了目前世界上最系統、最全面的“干式裝配結構”抗災性能研究。先后完成了世界最大的“五層足尺框架抗連續倒塌試驗”、全國最大的“兩層三跨足尺框架抗震試驗”、“預應力失效下足尺框架抗連續倒塌試驗”、“中柱失效下框架的極限承載力試驗”和“高性能節點抗震性能對比試驗”。在系統的試驗研究基礎上，提出了4種滿足不同需求的節點仿真分析方法，實現結構體系抗震性能高效分析，形成了我國現行規范的實用設計方法，發表多篇SCI/EI高水平論文，驗證了新體系優異的抗災性能。相關成果“建筑結構抗爆防護與防連續倒塌設計理論與關鍵技術”還獲得天津市科技進步一等獎。

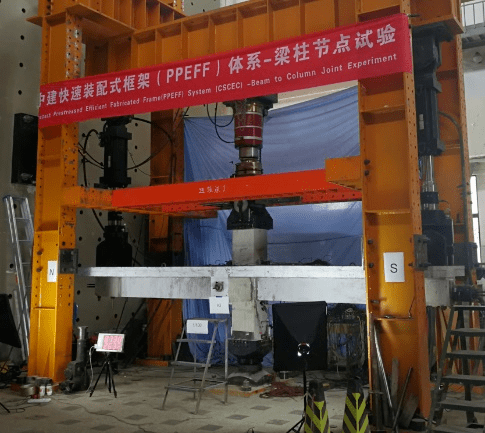

(a) 梁柱節點抗震性能試驗

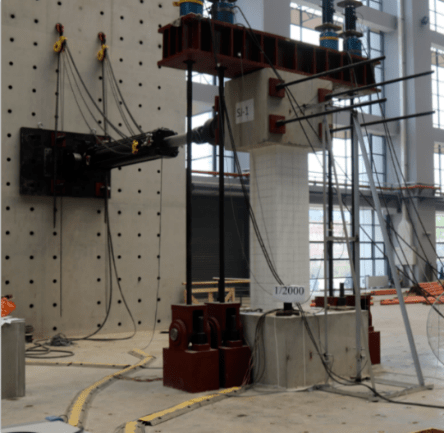

(b) 柱腳節點抗震性能試驗
(c) 單榀框架擬靜力試驗

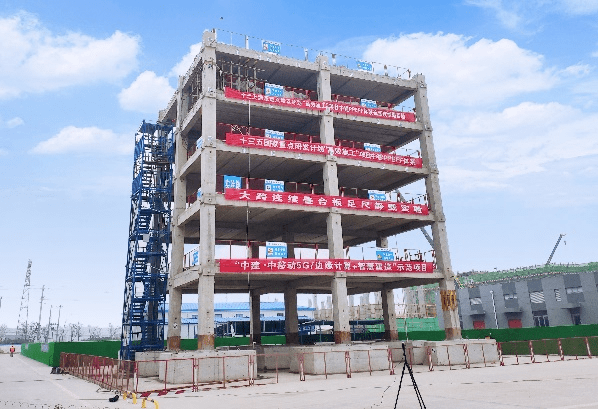

(d) 五層足尺抗連續倒塌試驗
適于高效建造的中建PPEFF體系技術主要基于以下技術原理：
（1）采用“干式”裝配技術簡化連接、提高裝配率，采用大型預制構件降低連接數量。該體系采用預應力壓接裝配技術，梁柱節點區采用干式連接，采用2~3層通高預制柱減少柱間連接數量，預制率可達到80%以上。
（2）采用規則、不出筋形式預制構件提高制造效率。該體系的梁、柱和板標準化程度高，結合“預制構件結合面免沖洗成型技術”易于高效制造。
（3）采用高強連接材料和先進施工工藝提高安裝效率。連接耗能鋼筋采用HRB500和HRB600大直徑高強鋼筋，減少鋼筋連接數量；柱連接采用“滾壓套筒大直徑鋼筋灌漿連接技術”和新型“高位集中注漿技術”；樓板采用“鋼筋桁架疊合板四邊不出筋和少支撐技術”實現高效施工。
（4）融合基于物聯網的信息化技術提高建造過程效率。研發了“基于低功耗、長壽命有源/無源復合RFID技術的預制部品建造全過程管理信息系統”和“基于區塊鏈技術的鋼筋套筒灌漿連接質量控制及追溯系統”，實現建造全過程高效信息化管理。
研究團隊在理論試驗研究基礎上，還結合新體系特點研發了多項高效低碳建造技術，建立了高效制造和高效安裝工藝，先后在湖北、江蘇、浙江、貴州、廣東等地建成了多項工程，不但實現了“五天兩層”的高效建造，而且具有高抗災性能、節能環保和成本經濟等多項優點，實現了建造高效、性能優異和成本經濟的統一。

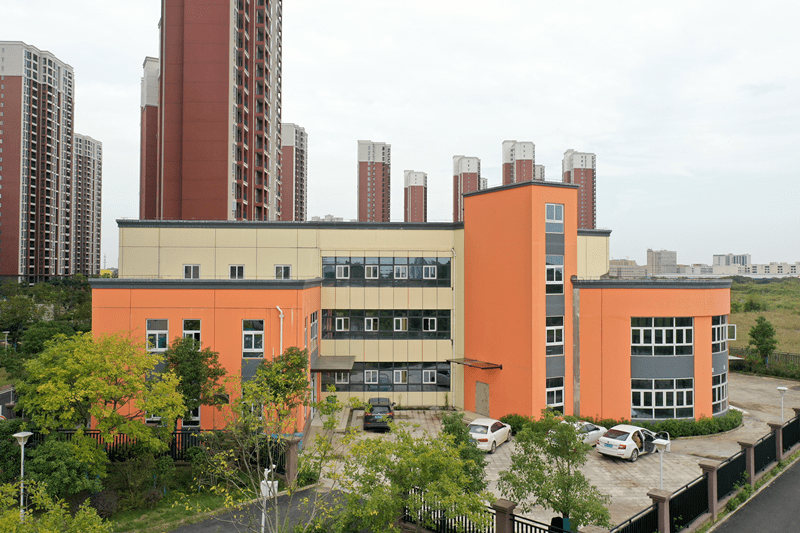

武漢同心花苑還建小區幼兒園項目
CECS標準《預應力壓接裝配混凝土框架應用技術規程》
在對中建PPEFF體系的系統研究和應用總結的基礎上，中建科技集團與建研科技股份有限公司聯合主編了協會標準《預應力壓接裝配混凝土框架應用技術規程》（以下簡稱《規程》）。參加編制的單位有中國建筑標準設計研究院有限公司、北京市建筑設計研究院有限公司、清華大學、同濟大學、天津大學、中國建筑設計研究院有限公司、中建一局集團建設發展有限公司、中國建筑西南設計研究院有限公司、中國建筑股份有限公司、中國建筑第四工程局有限公司、中建三局科創發展限公司、中國建筑第八工程局有限公司、中鐵建工集團有限公司、中國建筑第二工程局有限公司共14家單位。
2021年11月由中國工程院肖緒文院士、中國建筑標準設計研究院郁銀泉大師、中冶建筑研究總院曾濱副院長、清華大學建筑設計研究院劉彥生總工、北京城建集團張晉勛副總經理、龍信建設集團程志軍副總經理、北京市住宅產業化集團楊思忠總監、北京交通大學土木學院楊娜副院長、北京榆構有限公司劉昊總工組成的審查專家組，對《規程》進行了細致審查。審查專家組認為，《規程》內容科學合理、可操作性強，與現行相關標準相協調，經過工程驗證，技術成熟，填補了業內預應力壓接裝配框架應用技術標準空白，一致同意通過審查。
目前，《規程》已通過CECS協會后續條文審查，進入出版印刷階段，預計今年下半年正式施行。下期我們將就《規程》要點做進一步介紹。
